Lenovo ThinkSystem 9350 16i Controlador de armazenamento (RAID) 16 Canal SATA SAS 12Gb

A família ThinkSystem RAID 9350 de controladores RAID SAS internos de 12 Gbps são adaptadores RAID-on-chip (ROC) de alto desempenho e baixo custo projetados e fabricados pela Lenovo. Esses adaptadores suportam todos os principais níveis de RAID, incluindo RAID-6 e RAID-60, e incluem suporte para ferramentas de gerenciamento Lenovo.
Este guia do produto fornece informações essenciais de pré-venda para entender os adaptadores RAID 9350-16i do ThinkSystem e seus principais recursos, especificações e compatibilidade. Este guia destina-se a especialistas técnicos, especialistas de vendas, engenheiros de vendas, arquitetos de TI e outros profissionais de TI que desejam saber mais sobre os adaptadores e considerar seu uso em soluções de TI.
Histórico de alterações
Alterações na atualização de 20 de junho de 2023:
Os adaptadores suportam até 64 arrays e 64 drives lógicos - seção Especificações técnicas
Introdução
A família ThinkSystem RAID 9350 de controladores RAID SAS internos de 12 Gbps são adaptadores RAID-on-chip (ROC) de alto desempenho e baixo custo fabricados pela Lenovo. Esses adaptadores suportam todos os principais níveis de RAID, incluindo RAID-6 e RAID-60, e incluem suporte para ferramentas de gerenciamento Lenovo.:
O ThinkSystem RAID 9350-16i suporta até 16 unidades SAS ou SATA internas
A família oferece dois fatores de forma adaptadores:
PCIe de baixo perfil instalado em um slot PCIe padrão
Design CFF (fator de forma personalizado) que é cabeado a uma porta PCIe 4.0 x8 integrada no servidor e não ocupa um slot PCIe padrão.

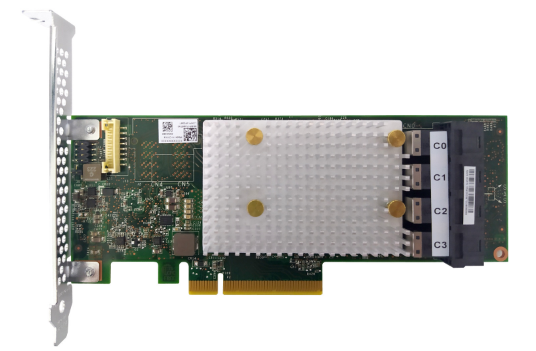

O ThinkSystem RAID 9350-16i é mostrado na figura a seguir.
Você sabia?
RAID em controladores baseados em chip, como os adaptadores RAID 9350, têm um processador dedicado que descarrega todas as funções RAID da CPU do servidor. Com aceleração de hardware para operações RAID 5 e 6 mais memória dedicada para cache, os adaptadores da série 9350 são uma controladora RAID de alto desempenho e baixo custo para servidores ThinkSystem.

Especificações Técnicas
Os adaptadores RAID internos da série ThinkSystem RAID 9350 têm as seguintes especificações:
Interface de host PCIe 3.0 x8
Dois conectores (adaptador 8i) ou quatro conectores (adaptador 16i) para os backplanes da unidade
Dois fatores de forma adaptador:
Adaptador PCIe de baixo perfil com ampla compatibilidade de servidor
Fator de forma personalizado, projetado para não consumir um slot PCIe padrão
Controladores SAS/SATA RAID de 12 Gbps, baseados no Adaptec SmartRAID 3152-8i e SmartRAID 3154-16i
2 GB (8i) ou 4 GB (16i) de cache integrado com flash
Conectividade para até 8 (8i) ou 16 (16i) unidades SAS ou SATA internas
Suporte para misturar HDDs e SSDs SAS e SATA.
Não há suporte para a mistura de HDDs e SSDs na mesma matriz.
Suporte para intermix de drives de 12 Gbps e 6 Gbps.
Suporte padrão para RAID 0, 1, 10, 5, 50, 6, 60, RAID 1 Triplo e RAID 10 Triplo
Suporte para estado da unidade JBOD (não-RAID, chamado de "bruto" ou "modo HBA" no jargão Adaptec)
Suporte para até 64 arrays e 64 unidades lógicas (unidades virtuais)
Suporte para unidades lógicas maiores que 2 TB.
Tamanho de faixa configurável de 16 KB até 1 MB
Suporta unidades formatadas para setores 512e, 512n e 4K
RAID ADM por meio de espelhamento triplo, matriz de movimentação e espelhamento dividido
Inicialização rápida
Expansão da capacidade online
Hot spare de copyback
Algoritmo de cache dinâmico
NCQ (Enfileiramento de comandos nativo)
Inicialização em segundo plano
Suporte a unidade hot-plug
Migração de nível RAID
Hot spares — globais, dedicados e agrupados
Reconstrução automática/manual de hot spares
Suporte S.M.A.R.T.
Reparação dinâmica do setor
Rotação escalonada da unidade
Suporte a array inicializável
Driver PQI inteligente com várias filas e suporte a MSI-X para todos os drivers de dispositivo para todos os sistemas operacionais suportados
Suporte à inicialização segura
A tabela a seguir compara as especificações dos adaptadores RAID 9350.
